제 품 소 개

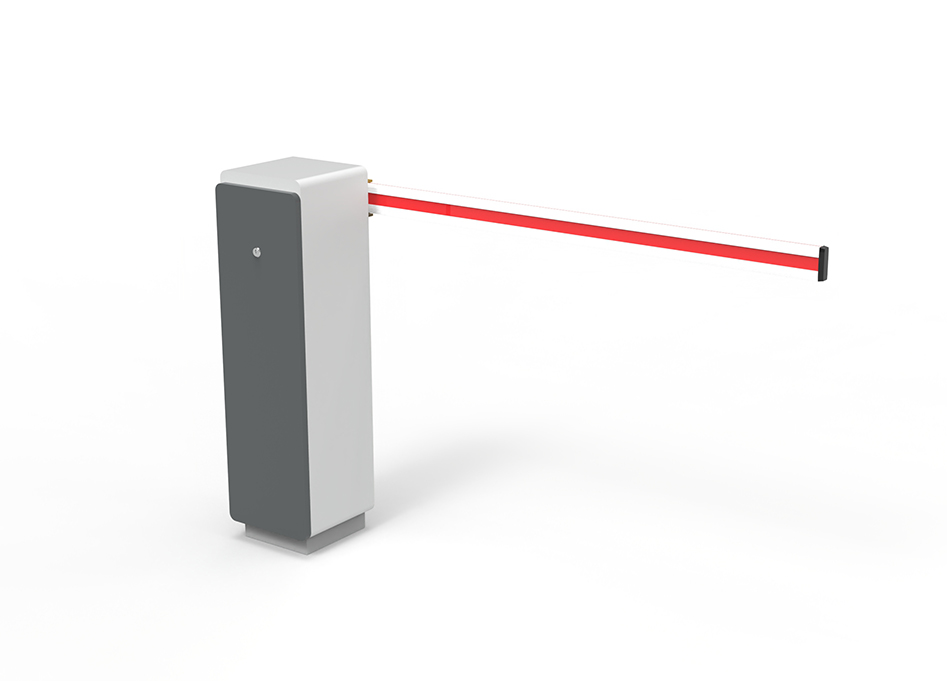

SPECIFICATION (차단기)
구 분
항 목
규 격
전원
사용 전력
AC 220V 60Hz, 정지시 10W, 동작시 100W 이하
모터
구동 방식
BLDC 모터 컨트롤
“
감속비
100 : 1
“
사용 전력
DC 24V, 100W
차단바
장착사양
3m, 4m
성능
동작 시간
차단바 상승/하강 1.5~3초
“
사용 온도
-20 ℃ ~ 50 ℃
기타
외부 통신
LAN(TCP/IP), LAN to RS232 (보드 ↔ 컨트롤러)
“
컨트롤러
RS232 양방향 통신
“
“
BLDC 모터 제어, 릴레이 접점 3개
“
제품 구분
정방향 차단기, 역방향 차단기
“
소비전력
120 W
“
외형크기 / 무게
4250 mm * 270.2 mm * 980 mm / 40 kg
SPECIFICATION (컨트롤러)
구 분
항 목
규 격
전원
사용 전력
AC 21V / 7A, 11V / 1A
모터
모터 제어
BLDC 모터 100W
“
모터 작동
OPEN, CLOSE, RE-OPEN 각각에 대하여,
동작초기속도, 가속도, 최고속도, 감속위치, 감속도, 저속속도,
장애물감지감도 등 조절
외부 출력
릴레이 접점 3개 출력
– NO 접점/12V 겸용 1개,
– NO 접점1개 , NC/NO 접점 1개
접점 출력 모드
릴레이별 50가지 출력 모드 지원
내부검지기
차단기 닫힘 신호로 사용
(루프자기장 임피던스 검출 방식)
양방향 통신
RS232 통신
∗ 제품의 성능 및 사양은 품질 향상을 위해 예고 없이 변경될 수 있습니다.
